设备用途

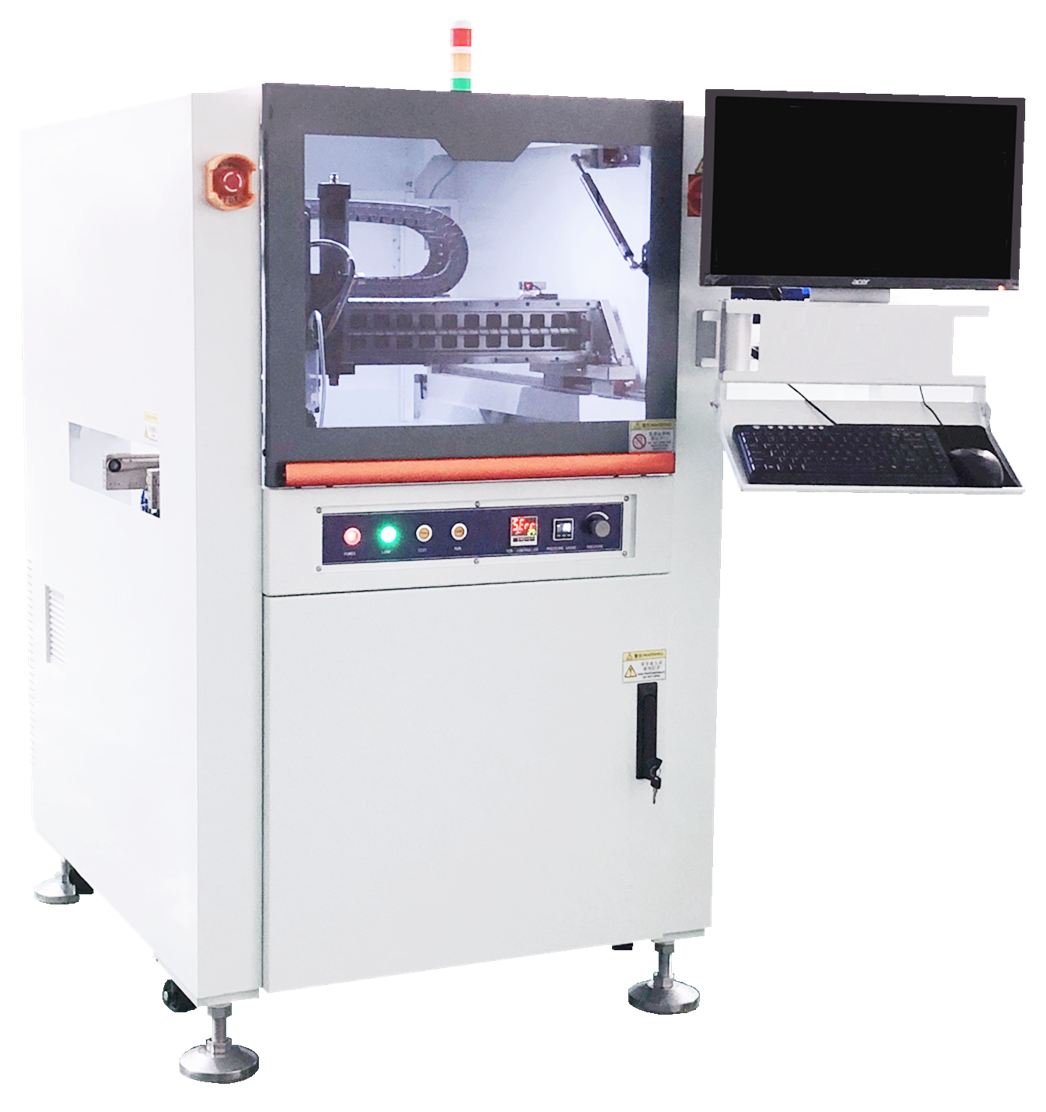

          设备名称：高速点胶机，设备型号 A-800；800系列点胶填充系统，具有精密、高速点胶

          与填充的特点，采用喷射式定量供料，突破了传统的接触式点胶方式，解决了拉尖、胶量

          不均匀、伤及元件与产品等缺陷。大大提高了工作效率与产品品质。配备了强大的功能模

          块，应用灵活，是精密点胶与填充的首选设备。

应用范围

底部填充、FPC封装、SMT点红胶、LED封装、元件封装、点 锡膏、点红胶、点黑胶、半导体封装、晶元固定等。

功能特点

机架采用加厚方通整体焊接而成，震动时效处理，消除内应内力。

高速、高可靠性、高稳定性的传动和控制系统。

X、Y、Z、方向运动均采用松下伺服+高精度滚珠研磨级丝杠+直线滑轨做成的线性模组。

采用电脑控制，Windows7操作系统，故障声光报警及菜单显示。

CCD视觉定位系统，Mark点识别

可离线编程支持CAD导图与手动示教编程方式。

配备在线设备自动信号接驳端口。

在线监控点胶量

在线式输送系统，可与其他设备通讯

精密视觉定位与自动视觉抽检系统

基板翘曲无影响

模块式设计

高速喷射

可任意设定点的大小

胶点形状一致，无拉尖现象

自动清洁功能

激光测高(选配)

微量天平称重(选配)

设备参数

外形尺寸:L910*W1140*H1480

控制方式:运动控制卡+工控机

点胶区域(XYZ):X=450mm Y=450mm Z=50mm

出胶方式:喷射

承重(PCB或载具):2kg

X、Y、Z驱动方式:伺服马达+研磨级滚珠丝杆

最高运行速度:1000mm/S

CPK>1.33

搭载胶阀:标配1套

编程模式:离线或在线视觉编程

输入电压:220V 50-60HZ

输入气压:4kg/cm2

总功率:2KW

总重量:900KG
